Quels sont les éléments des attaches boulonnées

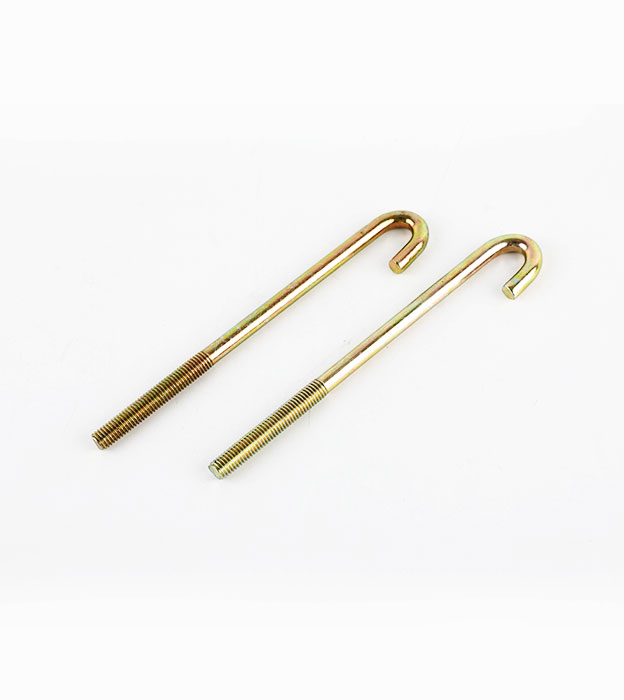

Les attaches à boulon utilisent une paire de boulons intérieurs et extérieurs pour connecter et fixer certaines pièces. Ils ont tous une caractéristique similaire, qui est la forme du filetage du boulon, qui sert à déterminer la forme géométrique du boulon, mais uniquement le noyau. Lorsque les éléments sont identiques, les boulons intérieur et extérieur peuvent être vissés ensemble. Quels sont les éléments des attaches boulonnées? Il y a principalement les six éléments de base suivants.

1. Hauteur de travail : la distance entre la partie qui se chevauche du filetage du boulon correspondant à deux phases dans la direction perpendiculaire à l'axe du boulon. Le diamètre nominal des boulons est le diamètre nominal des boulons de tuyau à l'exception du diamètre intérieur du tuyau, et le diamètre extérieur est le diamètre nominal. Les boulons ont été normalisés et sont disponibles dans les systèmes métriques (métriques) et impériaux. La norme internationale adopte le système métrique et la Chine adopte également le système métrique.

2. Pas : la distance axiale entre deux dents adjacentes sur la ligne de pas correspondant à deux points s'appelle le pas. Sur une même ligne spiralée, la distance axiale entre deux dents adjacentes sur la ligne de diamètre médian est appelée avance. La relation entre le nombre de lignes n, le pas P et l'avance S est : S=n.P.

3. Sens de rotation : vu le long de l'axe, le boulon qui tourne dans le sens des aiguilles d'une montre devient un boulon à droite et le boulon qui tourne dans le sens inverse des aiguilles d'une montre est appelé boulon à gauche.

4. Diamètre majeur, diamètre mineur et diamètre moyen : Le diamètre majeur fait référence au diamètre d'une surface cylindrique ou conique imaginaire qui coïncide avec le haut du boulon externe et le bas du filetage interne. Le diamètre principal du filetage externe est représenté par d, et le diamètre du filetage interne. Le diamètre principal est représenté par D. Le diamètre mineur fait référence au diamètre d'une surface cylindrique ou conique imaginaire qui coïncide avec le fond du filetage externe et la crête du filetage interne. Le petit diamètre du filetage extérieur est représenté par d1 et le petit diamètre du filetage intérieur est représenté par D1. Par exemple, une vis de voiture, entre le grand diamètre et le petit diamètre, imagine une surface cylindrique (ou cône), dans sa section axiale, la largeur de la dent en trait plein est égale à la largeur de la gorge, alors la diamètre de la surface cylindrique imaginaire est appelé diamètre primitif, représenté par d2 (ou D2).

5. Forme de la dent : Sur la section passant par l'axe du filetage, la forme du profil du filetage est appelée forme de la dent. L'angle entre les deux flancs adjacents est appelé angle de profil. Le filetage commun couramment utilisé a un profil triangulaire avec un angle de profil de 60°.

6. Numéro de ligne : Le nombre de lignes en spirale formant un fil s'appelle le numéro de ligne. Il existe des fils à un seul fil et à plusieurs fils, et les fils à plusieurs fils sont uniformément répartis dans la section perpendiculaire à l'axe.
