De quoi est composé le boulon en forme de U

Lignes directrices pour l'achat de boulons en U

Les boulons peuvent être fabriqués avec des boulons en forme de U personnalisés en acier d'un diamètre de 1/2 pouce et plus. Par conséquent, tant que le diamètre du boulon en U dont vous avez besoin est de 1/2 pouce ou plus, nous pouvons les fabriquer dans les limites des capacités de l'équipement de pliage et de l'acier lui-même. Afin de mieux comprendre ce qui peut être fabriqué, vous devrez comprendre la façon dont nous fabriquons les boulons en U.

Boulon en U plié carré ou rond

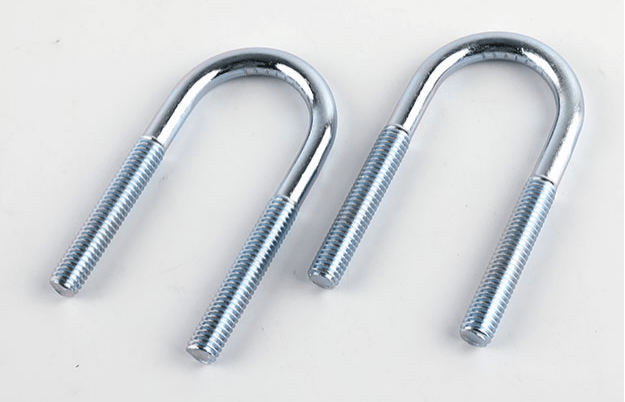

Boulon en forme de U à courbure ronde
Il existe deux types de boulons en forme de U, à savoir les boulons en forme de U à courbure ronde et les boulons en forme de U à courbure carrée. La forme du boulon en forme de U à courbure ronde est similaire à la lettre "U" et est généralement utilisée pour fixer quelque chose sur une tige ronde ou un tuyau. Pour fabriquer un boulon rond en forme de U coudé, nous coupons d'abord une section de barre ronde en acier à une longueur appropriée, puis plions ce morceau d'acier autour d'une goupille du même diamètre que le boulon en U final. Par exemple, si vous avez besoin d'un boulon en U rond pouvant être monté sur une tige de 3 pouces de diamètre, nous pouvons le plier sur une goupille de 3 pouces de diamètre. Vous pouvez voir une courte vidéo sur cette opération ci-dessous :

Boulon en U incurvé carré
Un autre type de boulon en U est un boulon en U à courbure carrée. Les applications peuvent varier, mais ce type de boulon en U entoure généralement une forme généralement carrée ou rectangulaire, telle qu'une poutre en bois carrée ou un tube en acier carré. La fabrication de ce type de boulon en U est plus compliquée et nécessite d'autres considérations. Avant de commencer à fabriquer ce type de boulon en U, nous devons connaître d'autres informations. Étant donné que le boulon en U sera constitué d'un renfort rond et se pliera autour de la goupille ronde, le coude lui-même aura un profil rond. Dans de nombreuses applications architecturales, ce n'est pas un problème. Cependant, dans certaines applications de précision, telles que l'utilisation de certaines voitures ou remorques, les boulons en U peuvent être tenus d'avoir des angles vrais, nets et droits dans le coude. Dans ce cas, nous ne pourrons peut-être pas fabriquer les boulons en U requis.

Boulon en U plié carré ou rond

Déterminer le rayon de courbure
Une fois que vous avez déterminé que le rayon de courbure est acceptable pour votre application, la prochaine chose que vous devez considérer est la relation entre le diamètre du boulon en U et le rayon de courbure. Pour les boulons en U pliés carrés, la règle générale est que le rayon de courbure doit être au moins deux fois supérieur au diamètre du matériau à plier. Par exemple, si le boulon en U d'un coude carré est fait d'un matériau de 1/2 pouce, le rayon de chaque coude doit être d'au moins 1 pouce. Dans certains cas, un cintrage plus net peut être effectué par des opérations de cintrage à chaud, ce qui nécessite une main-d'œuvre supplémentaire.

Autres considérations
Un autre aspect de la fabrication des boulons en U qui doit être pris en compte est que la quantité de filetage sur chaque jambe est liée à la longueur de ces jambes. La longueur du filetage dépendra du diamètre du matériau, du type d'acier utilisé (acier à faible teneur en carbone ou acier à haute résistance) et de la fonction du rayon de courbure. D'une manière générale, les boulons en forme de U sont divisés en deux catégories ici :

Boulons en U en acier doux d'un diamètre de 1 pouce ou moins
Le boulon en U est fabriqué en acier à faible teneur en carbone d'un diamètre de 1-1 / 8 pouces et plus, ou en acier à haute résistance de n'importe quel diamètre.
Pour le groupe 1, la règle générale est que le filetage ne doit pas être démarré tant que le rayon de courbure n'est pas d'au moins 1 pouce. Dans le cas du groupe 2, la règle est que le filetage ne doit pas être commencé avant au moins 1 pouce au-dessus de l'angle de pliage (le rayon est le double du rayon). La raison de ces limitations est que, pendant le processus de fabrication, les filets s'étendant plus loin le long des pieds de boulon en forme de U peuvent envahir la zone d'acier à plier et être ensuite écrasés par le rouleau de cintrage. N'oubliez pas que la distance de 1 pouce au-delà du rayon ou du diamètre est la plus petite. Le plus loin sera le mieux.

Jeu de filetage de boulon en U

Le dernier élément qui peut parfois être pris en compte est la spécification ASTM pour la fabrication de vos boulons en U. Si vos boulons en U sont en acier à haute résistance trempé et revenu, vous devrez peut-être chauffer le matériau avant de le plier pour obtenir la forme souhaitée. Dans ce cas, le matériau doit être envoyé à une entreprise de traitement thermique des métaux pour un traitement thermique afin de restaurer les propriétés de haute résistance d'une partie de l'acier qui a été chauffé pendant le processus de fabrication. Cela augmentera le temps et le coût de production des commandes.
